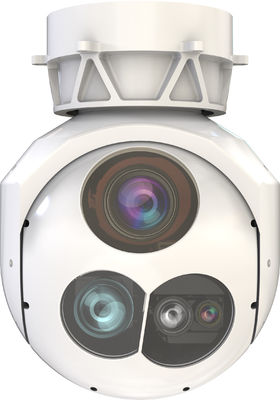

200 mm Dois eixos 3 Sensores Pod Electro óptico para vigilância e reconhecimento Eo Gimbal



Este EO Pod é uma unidade de dois eixos, de dois quadros, com uma câmera de TV com zoom óptico contínuo de 30x, um conjunto de imagens infravermelhas resfriadas a meio da onda e um iluminador a laser.Inclui módulos integrados anti-latênciaO QG-200T é predominantemente empregado em aplicações de vigilância, tais como imagem, detecção, posicionamento, orientação, rastreamento,e reconhecimento de objetos no soloA sua concepção abrange uma ampla gama de operações, incluindo inspecção de linhas, investigação de acidentes, resposta a emergências, recolha de provas da aplicação da lei,bem como atividades de combate ao terrorismo e aos motins.

Parâmetro dos 2 eixos 3 Sensores Electro-Optical Pod para vigilância e reconhecimento de objetos



Servo		Televisão
Distância de rotação N×360°		Banda	00,4 μm 0,9 μm
Intervalo de inclinação -120° ∼40°		Taxa de resolução	1920×1080
Consistência de precisão ≤ 100urad ((2°/1Hz,1°/2Hzflutuação de frequência)		Distância focal	F=4,3 ∼129 mm
Medição angularPrecisão ≤1mrad		Ângulo de visão	630,7° ∼ 2,3°
Velocidade angular ≥ 60°/s		Zoom óptico	30X
Aceleração angular ≥ 150°/s2		Faixa de detecção	Homem 6 km, veículo 15 km.
Rastreamento de objeto único		Distância de reconhecimento	Homem 2 km, veículo 8 km.
Objetivo Tipo objetivos genéricos		IR
Taxa de rastreamento ≥32 pixels/frame		Banda	3 μm5 μm
Taxa de quadros de atualização ≥50FPS		Tempo de arrefecimento	≤ 6min
Objetos múltiplosn		Taxa de resolução	640×512
Objeto Tipo humano, veículo, navios, aviões		Pixel	15 μm
Recall ≥ 90%		Distância focal	Zoom de 220 mm/F4.0
Precisão ≥ 80%		Ângulo do campo de visão	130,75° ∼2,5°
Tamanho mínimo do alvo 32×32 @1080P		Faixa de detecção	Homem 4,6 km, veículo 20,0 km
Quantidade-alvo de rastreamento ≥ 20		Distância de reconhecimento	humano 1,1 km, veículo 5,0 km
Taxa de transição de rastreamento ≤15%		Laser Distância Finder
Taxa de transição de rastreamento ≥20FPS		Banda	1064 nm
Tamanho da interface		Energia de pulso	40 mJ
Dimensões ≤ Φ200 mm × 260 mm		Faixa de variação	300m ∙ 8000m
Peso ≤ 5,5 kg		Precisão de alcance	± 5 m
Fornecimento de energia	18°32VDC ((com capacidades de protecção contra picos e sobretensões)	Método e padrão de codificação de iluminação	Código de frequência preciso, com uma duração de iluminação única não inferior a 25 segundos (a codificação pode ser definida).
Consumo 20w (média) 50w (valor máximo)		Vídeo e armazenamento
Interface de comunicação Porta serial, 1 Gbps		Formato de imagem	JPEG
Interface de vídeo 1 Gbps, SDI		Formato de vídeo	MP4
Temperatura do ambiente		Formato de codificação	H.264H.265
Temperatura de operação -40°C-60°C		Protocolo de vídeo	TS,RTSP,RTMP,UDP etc.
Temperatura de armazenagem -45°C ∼70°C		Armazenamento	128 GB
Impacto 20g, 11ms





Características principais de dois eixos três sensores Electro Pod óptico para sistema UAV

Reconhecimento de objetos de IA: reconhecimento humano, veículo, navio e alvo
Bloqueio assistido por IA: reconhecimento e rastreamento automáticos de alvos
AI Anti-oclusão de rastreamento: reconhecimento de objetos assistido de rastreamento estável Estabilidade de dois eixos: isolamento abrangente do movimento angular do portador
Fotografia e gravação com dois sensores: suporta a análise posterior
Estabilização de imagem eletrônica: experiência estável ao nível de subpixels
Anti-link delay: objetos em movimento, bloqueio preciso
Reconhecimento e rastreamento de objetos múltiplos: suporta bloqueio de teclado de objetos e bloqueio de voz de objetos
Atualização remota da página Web: suporte remoto, resposta de segundo nível

Efeito de reconhecimento
